Thiết bị chống sét lan truyền 3 pha 385V (SPD – Surge Protection Device) là giải pháp bảo vệ hệ thống điện và thiết bị khỏi các nguy cơ quá áp đột ngột do sét đánh gián tiếp hoặc sự cố đóng cắt trên lưới điện. Thông số 385V (Uc) đại diện cho điện áp hoạt động liên tục tối đa mà thiết bị chịu được mà không bị kích hoạt lầm.

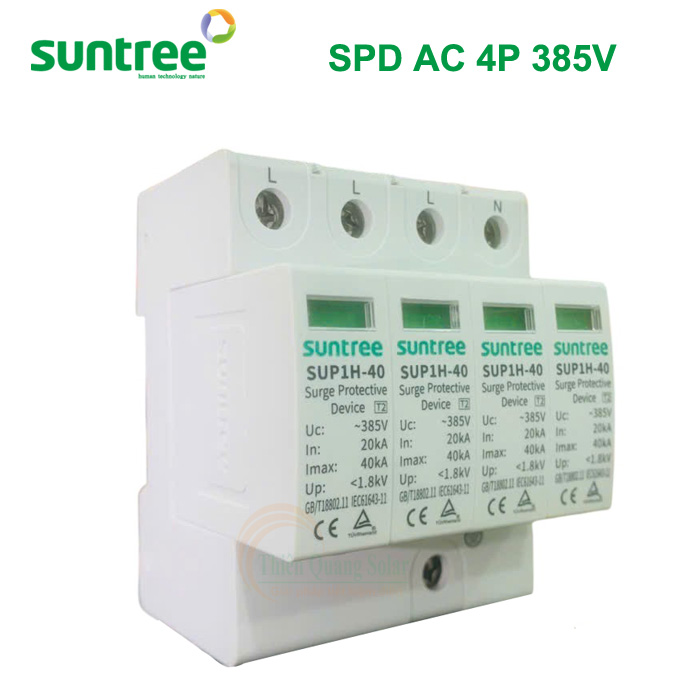

Chống sét lan truyền 3 pha 385V (SUP1H-40)

Thông số kỹ thuật chống sét lan truyền 3 pha 385V

  • Mã sản phẩm: SUP1H-40
  • Số cực (Poles): Thường là 3P+N hoặc 4P (dùng cho mạng điện 3 pha 4 dây: L1, L2, L3, N).
  • Điện áp làm việc liên tục (Uc): 385V AC – phù hợp với lưới điện 3 pha tại Việt Nam (380V – 400V giữa các pha).
  • Dòng xả định mức (In): Thường từ 20kA đến 30kA-8/20μs) mỗi cực.
  • Dòng xả tối đa (Imax): Thường từ 40kA đến 60kA (8/20μs}).
  • Mức bảo vệ điện áp (Up): 1.8kV- 2.0kV (càng thấp càng bảo vệ tốt cho thiết bị điện tử nhạy cảm).
  • Cờ hiển thị trạng thái:
  • 🟢 Màu xanh: Thiết bị hoạt động bình thường.
  • 🔴 Màu đỏ: Module MOV bên trong đã hỏng do hấp thụ xung sét, cần tháo ra thay thế module mới.

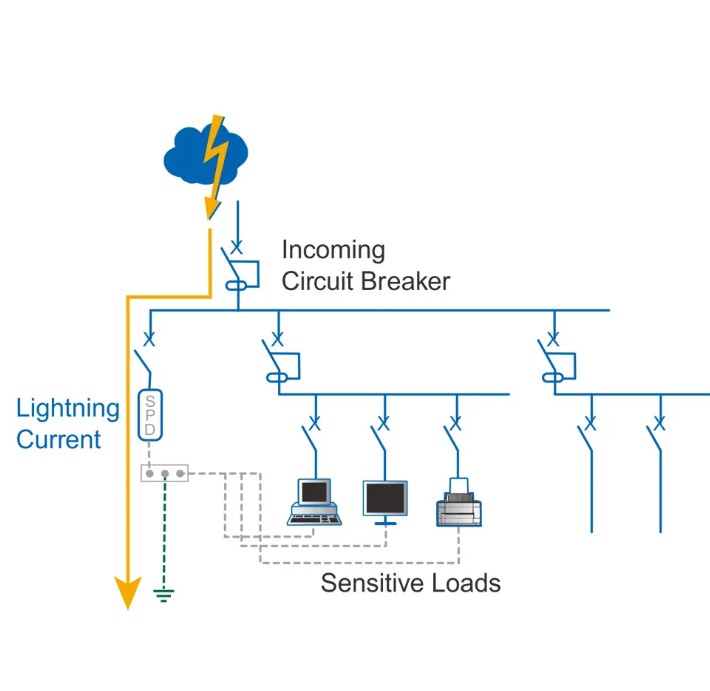

Nguyên lý hoạt động của chống sét lan truyền 3 pha 385V

Nguyên lý hoạt động cốt lõi của thiết bị chống sét lan truyền (SPD) 3 pha dựa trên cơ chế thay đổi trở kháng theo điện áp (phi tuyến tính) của các linh kiện bên trong như MOV (Metal Oxide Varistor) hoặc GDT (Gas Discharge Tube).

Thiết bị này được đấu nối song song với hệ thống tải trên cả 3 dây pha (L1, L2, L3) và dây trung tính (N) hướng về dây tiếp địa (PE).

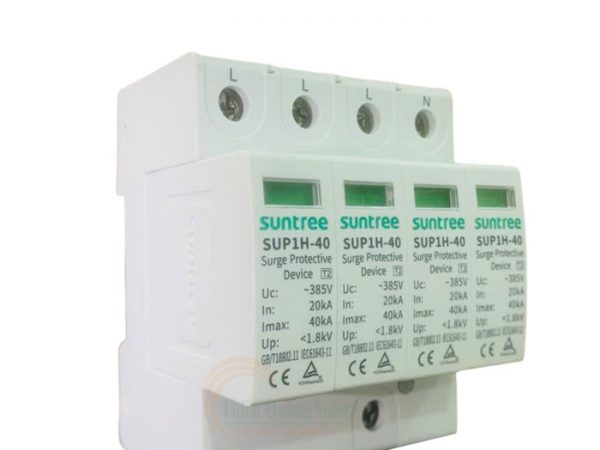

Chống sét lan truyền 3 pha 385V (SUP1H-40)

Ứng dụng của chống sét lan truyền 3 pha 385V

  • Nhà máy & Khu công nghiệp:
    • Bảo vệ dây chuyền sản xuất tự động hóa, hệ thống điều khiển PLC, biến tần (VFD), cảm biến và robot công nghiệp.
    • Bảo vệ máy nén khí, hệ thống bơm công suất lớn, lò nhiệt điện và hệ thống cấp nguồn tổng (MSB).
  • Tòa nhà thương mại & Trung tâm dữ liệu (Data Center):
    • Bảo vệ hệ thống máy chủ (Server), thiết bị lưu điện (UPS) và hạ tầng mạng viễn thông.
    • Bảo vệ hệ thống điều hòa trung tâm (Chiller/HVAC), thang máy, hệ thống PCCC và camera giám sát toàn tòa nhà.

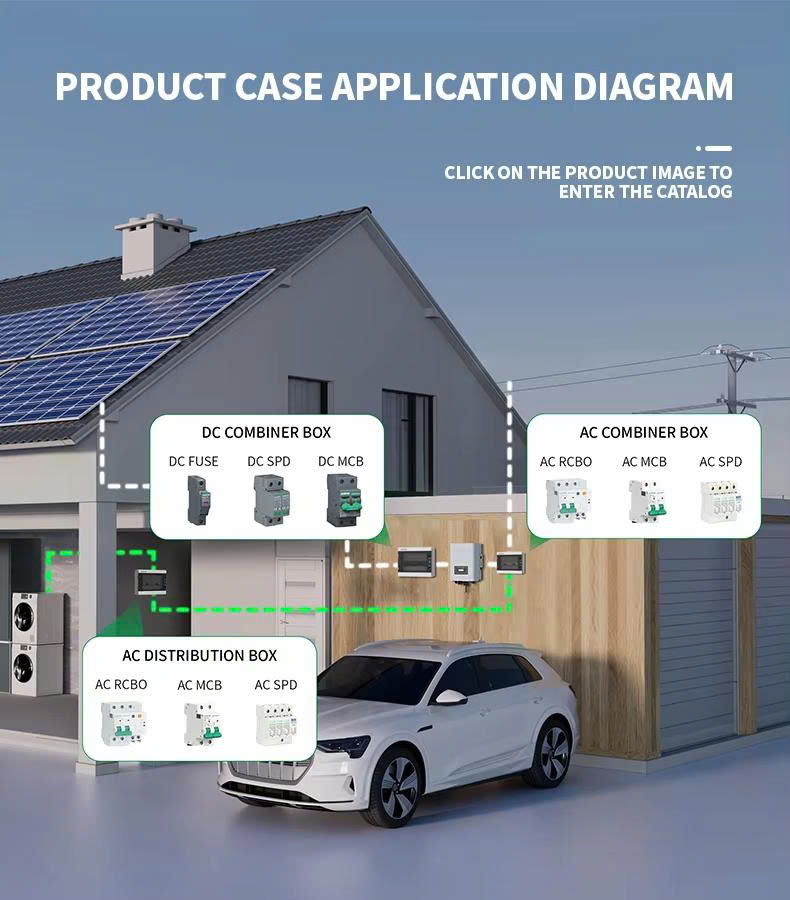

  • Hệ thống Năng lượng tái tạo (Điện mặt trời 3 pha):
    • Lắp đặt ở phía điện áp AC giữa Inverter hòa lưới 3 pha và tủ đóng cắt đấu nối lưới điện quốc gia.
  • Trạm bơm, Nông nghiệp công nghệ cao & Trạm viễn thông:
    • Bảo vệ các trạm phát sóng BTS, trạm bơm tưới tiêu quy mô lớn nằm ở vùng trống trải – nơi có mật độ sét đánh gián tiếp rất cao.
  • Công trình dân dụng (Biệt thự, Nhà phố dùng điện 3 pha):
    • Bảo vệ các thiết bị điện đắt tiền như điều hòa âm trần, bếp từ công suất lớn, hệ thống Smart Home và trạm sạc xe điện (EV Charger) tại nhà.

Chống sét lan truyền 3 pha 385V (SUP1H-40)
