Lắp đặt tấm pin mặt trời trên mái ngói đòi hỏi hệ phụ kiện chuyên dụng bằng nhôm mạ anốt (Anodized Aluminum AL6005-T5) và thép không gỉ (Inox 304) để đảm bảo khả năng chống ăn mòn, chịu tải gió bão và tuyệt đối không gây rò rỉ nước mưa

Phụ kiện lắp đặt tấm pin mặt trời trên mái ngói

Phụ kiện lắp đặt trên mái tôn bao gồm:

  • Thanh rail nhôm (Solar Rail / Mini Rail):
    • Ray dài: Dùng gắn xuyên suốt dãy pin, tạo khoảng trống tản nhiệt tốt bên dưới.
    • Mini Rail (dài 15–30 cm): Bắn trực tiếp lên sóng tôn, giúp giảm chi phí vật tư và cước vận chuyển.
  • Kẹp biên (End Clamp): Nhôm AL6005-T5 + Inox 30, cố định tấm pin ở hai đầu ngoài cùng của mỗi hàng. Kích thước tùy thuộc vào độ dày khung pin (thường từ 30mm đến 35mm).
  • Kẹp giữa (Mid Clamp): chất liệu nhôm AL6005-T5 + Inox 30, giữ chặt hai tấm pin nằm cạnh nhau trên cùng một thanh ray, đồng thời tạo khe hở co giãn nhiệt khoảng 1–2 cm.
  • Chân L mái ngói (Tile Roof Hook): Nhôm AL6005-T5 + Inox 304ccố định trực tiếp vào xà gồ/kèo bên dưới lớp ngói mà không cần đục phá làm hỏng ngói
  • Kẹp mái tôn Cliplock / Seam Lock: Dùng riêng cho loại mái tôn không bắn vít. Kẹp trực tiếp vào gờ tôn để cố định mà không cần khoan đục.
  • Vít bắn tôn chuyên dụng & Đệm EPDM: Vít tự khoan bằng inox đi kèm gioăng cao su EPDM chịu nhiệt cao, giúp ngăn nước mưa rò rỉ qua lỗ khoan.
  • Kẹp tiếp địa & Miếng đệm tiếp địa (Earthing Lug / Grounding Clip): Liên kết dòng điện rò từ khung pin về hệ thống dây tiếp địa chống sét, bảo đảm an toàn điện.

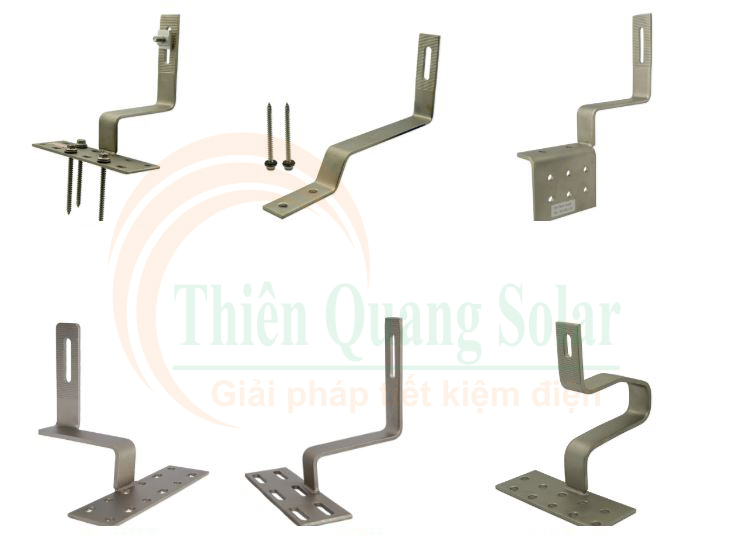

Chân L mái ngói có mấy loại?

Chân L mái ngói cố định (Fixed Hook):

  • Đặc điểm: Chiều cao và khoảng cách thân móc được đúc cố định theo kích thước tiêu chuẩn.
  • Ưu điểm: Giá thành rẻ, kết cấu cứng cáp, lắp đặt nhanh.
  • Nhược điểm: Khó cân chỉnh phẳng nếu hệ xà gồ hoặc bề mặt mái ngói bị gồ ghề, không đều.

Chân L mái ngói điều chỉnh độ cao (Adjustable Hook):

  • Đặc điểm: Thân chữ L có các rãnh trượt/khe cắm nối giúp điều chỉnh độ cao lên/xuống (khoảng 10 – 30mm).
  • Ưu điểm: Dễ dàng căn chỉnh mặt phẳng cho thanh Rail nhôm ngay cả khi xà gồ bị lượn sóng hoặc độ dày viên ngói không đều.
  • Nhược điểm: Chi phí cao hơn loại cố định.

Chân L mái ngói hướng ngang/xoay (Side-Mount Hook):

  • Đặc điểm: Bắt vít từ cạnh bên của thanh Rail thay vì mặt dưới, hoặc cho phép điều chỉnh góc xoay linh hoạt.
  • Ưu điểm: Phù hợp cho các dòng thanh Rail nhôm rãnh hông hoặc các góc mái có kết cấu phức tạp.

Cách lắp đặt tấm pin mặt trời mái ngói

Thi công pin mặt trời trên mái ngói đòi hỏi kỹ thuật cao hơn mái tôn để đảm bảo chịu lực tốt và tuyệt đối không bị rò rỉ nước mưa qua hệ khung xà gồ.

1.Khảo sát và định vị:Kiểm tra xà gồ và vị trí bắt chân móc.

  • Xác định vị trí xà gồ (gỗ, sắt C) ẩn bên dưới lớp ngói bằng thước đo hoặc thiết bị dò.
  • Đánh dấu khoảng cách đặt chân móc (Tile Roof Hook), thông thường cách nhau từ 1.0m – 1.2m tùy theo độ dốc mái và kết cấu xà gồ.

2.Tháo ngói và gắn móc treo (Tile Hook):Yêu cầu cẩn thận tránh làm vỡ ngói.

  • Đẩy nhẹ viên ngói tại vị trí cần bắt móc lên phía trên để lộ xà gồ bên dưới.
  • Bắn vít Inox 304 cố định chân móc trực tiếp vào xà gồ.
  • Bơm keo silicone chống thấm (như Apollo A600/Silicone trung tính) kín quanh chân vít và vị trí tiếp xúc.
  • Đẩy viên ngói về vị trí cũ. Nếu chân móc cấn vào mép ngói, dùng máy mài mài nhẹ góc dưới viên ngói để ngói úp xuống phẳng hoàn toàn.
Phụ kiện lắp đặt tấm pin mặt trời trên mái ngói

3.Lắp đặt thanh Rail nhôm:Đảm bảo độ phẳng cho toàn bộ mặt phẳng pin.

  • Gắn các thanh nhôm Rail AL6005-T5 vào phần thân đứng của các móc treo ngói.
  • Dùng livo (thước thủy) căn chỉnh độ cân bằng tuyệt đối giữa các thanh rail.
  • Siết chặt bulong kết nối và nối dài rail bằng khớp nối chuyên dụng (Rail Splice) nếu lắp dải pin dài.

4.Cố định tấm pin lên thanh Rail:Sử dụng kẹp biên và kẹp giữa.

  • Đưa tấm pin lên khung rail, đặt đúng vị trí thiết kế.
  • Dùng Kẹp biên (End Clamp) cố định ở hai đầu mép ngoài cùng của dãy pin.
  • Dùng Kẹp giữa (Mid Clamp) để chốt cố định khoảng cách giữa hai tấm pin liền kề (khoảng hở tiêu chuẩn 15-20mm).

5.Đấu nối dây DC và tiếp địa:Hoàn thiện tiêu chuẩn kỹ thuật an toàn.

  • Kết nối các đầu cắm MC4 nối tiếp giữa các tấm pin (String).
  • Cố định cáp điện DC gọn gàng vào rãnh dưới thanh rail bằng dây rút chống tia UV, không để dây thả rông chạm ngói.
  • Lắp kẹp tiếp địa (Grounding Clip) nối toàn bộ khung nhôm và thanh rail xuống hệ thống cọc tiếp địa chống sét.
