Nguyên nhân hay bị cháy đầu nối MC4 và cách khắc phục

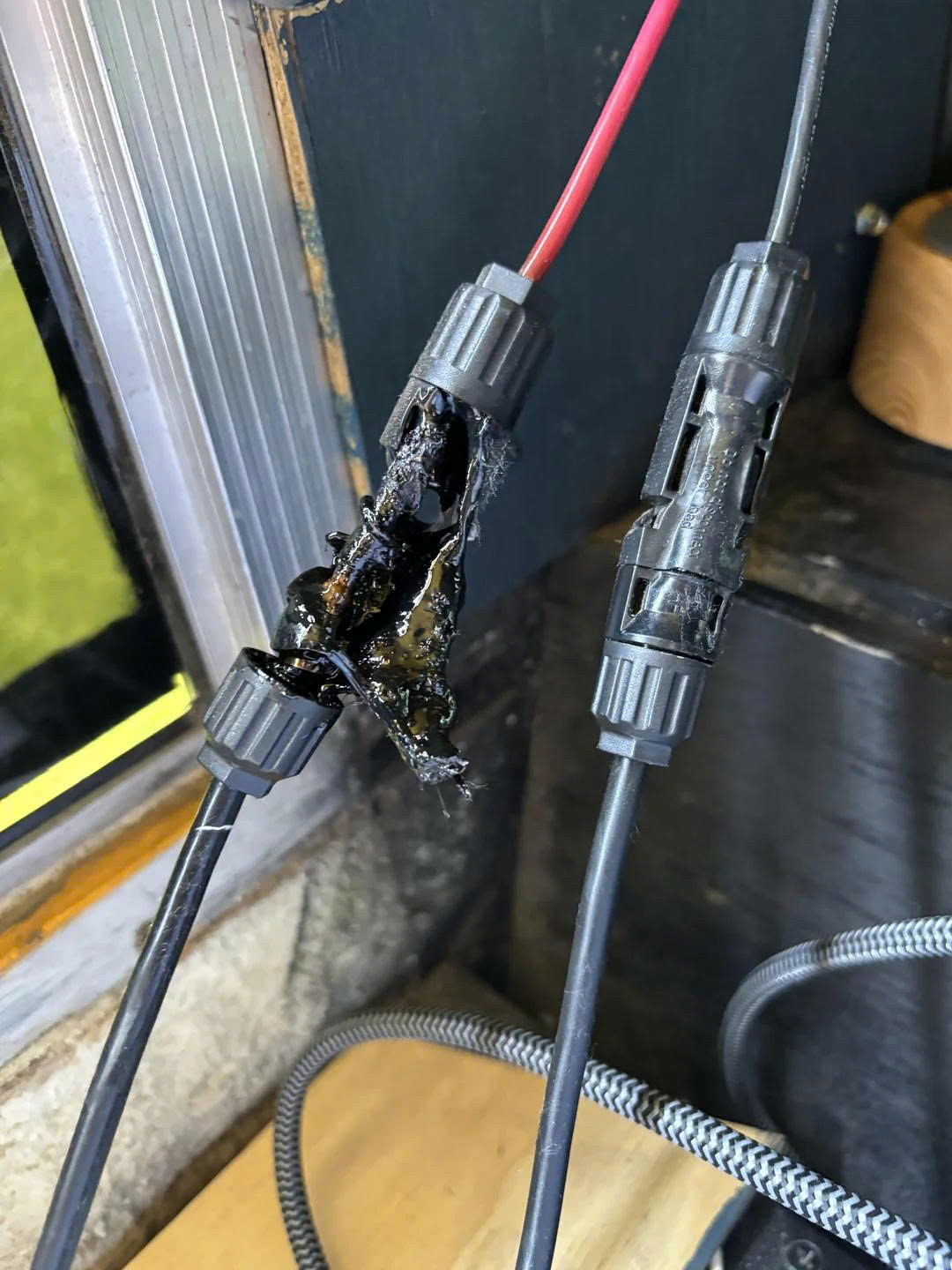

Hiện tượng cháy hoặc nóng chảy đầu nối MC4 trong hệ thống điện mặt trời chủ yếu do điện trở tiếp xúc tăng cao, sinh nhiệt cục bộ tại điểm nối

Đầu nối MC4 trong hệ thống điện mặt trời bị cháy thường không phải do bản thân MC4, mà chủ yếu do tiếp xúc điện kém → điện trở tiếp xúc tăng → phát nhiệt → nóng chảy/cháy.

Nguyên nhân hay bị cháy đầu nối MC4 và cách khắc phục

Nguyên nhân chính đầu nối MC4 dễ cháy

Bấm cos (crimp) sai kỹ thuật: Sử dụng kìm bóp không đúng chuyên dụng MC4, dùng lực quá yếu làm lỏng dây hoặc lực quá mạnh làm gãy lõi đồng. Việc này tạo ra khe hở, sinh nhiệt và gây phóng hồ quang điện (DC Arc Fault).
Dùng lẫn jack MC4 khác thương hiệu: Mặc dù được gắn nhãn “tương thích MC4”, mỗi hãng có dung sai cơ khí (tolerance) khác nhau. Khi cắm ghép lệch chuẩn, chân kim loại không ôm sát dẫn đến phát nhiệt.
Chưa sập chốt khóa: Kết nối chưa được đẩy sâu vào đến khi nghe tiếng “clắc”, khiến khoảng cách tiếp điểm bị hở.
Nước và bụi bẩn xâm nhập: Gioăng cao su chống nước lắp thiếu/hỏng hoặc jack nằm đọng nước mưa khiến chân kim loại bị oxy hóa, gỉ sét làm tăng điện trở.
Chọn sai tiết diện dây cáp / Quá tải: Dùng dây cáp DC quá nhỏ so với dòng điện của chuỗi tấm pin (string).

Cách khắc phục và Phòng ngừa

Sử dụng kìm bấm cos chuyên dụng MC4: Không dùng kìm cắt, kìm bấm dây mạng hay kìm điện thông thường. Luôn kiểm tra lực kéo nhẹ sau khi bấm để đảm bảo lõi cáp bám chặt.
Đồng bộ thương hiệu (Dùng cùng loại): Luôn kết nối đực-cái cùng một nhà sản xuất (như Stäubli MC4 gốc hoặc MC4 Leader ).
Thao tác cắm đúng chuẩn: Đẩy mạnh hai đầu nối cho tới khi chốt an toàn gài hoàn toàn vào khớp khóa.
Thi công chống nước (IP67/IP68): Siết chặt nắp vặn vỏ nhựa để gioăng cao su ôm sát cáp. Dùng dây rút nâng các đầu nối MC4treo bổng dưới khung giàn, tránh để nằm trực tiếp trên mái hoặc chìm trong vũng nước.
Kiểm tra bằng camera nhiệt: Định kỳ bảo trì hệ thống bằng camera tầm nhiệt để phát hiện sớm các jack MC4 có nhiệt độ cao bất thường trước khi bị cháy.

Cách bấm đầu nối MC4 chuẩn

Bấm cos MC4 chuẩn kỹ thuật đòi hỏi việc sử dụng đúng kìm bấm chuyên dụng ngàm chữ B (ngàm uốn cánh én) để đảm bảo không bị hở khí, sinh nhiệt gây cháy jack.

1.Xỏ nắp vặn vỏ nhựa vào cáp:Chuẩn bị & Xỏ đai.

Tháo rời các chi tiết của đầu nối MC4 Luồn đai vặn (nắp nhựa) và gioăng cao su chống nước vào thân dây cáp DC trước khi bấm.

2.Tuốt vỏ dây DC từ 4mm – 6mm:Tách vỏ cách điện.

Dùng kìm tuốt dây bóc chính xác khoảng 6mm đến 8mm lớp vỏ cách điện của dây cáp DC (4mm² hoặc 6mm²).

Lưu ý: Giữ nguyên các sợi đồng, không làm đứt hoặc xước lõi.

3.Đặt pin kim loại vào khuôn dập:Đặt pin vào kìm.

Đặt chân kim loại (pin) vào đúng khe tiết diện dây (4mm² hoặc 6mm²) trên kìm bấm cos MC4 chuyên dụng. Bóp nhẹ kìm để ngàm giữ pin cố định.

4.Bấm dập lõi đồng:Thao tác dập.

Luồn phần lõi đồng đã tuốt vào chuôi pin. Bóp chặt tay cầm kìm cos hết hành trình cho đến khi bánh răng tự động nhả ra.

5.Sập chốt nhựa và khóa cờ-lê:Lắp hoàn thiện.

Đẩy phần pin kim loại đã bấm vào thân vỏ nhựa MC4 cho tới khi nghe thấy tiếng “clắc”. Dùng cờ-lê nhựa siết chặt nắp vặn ép gioăng cao su chống nước.
