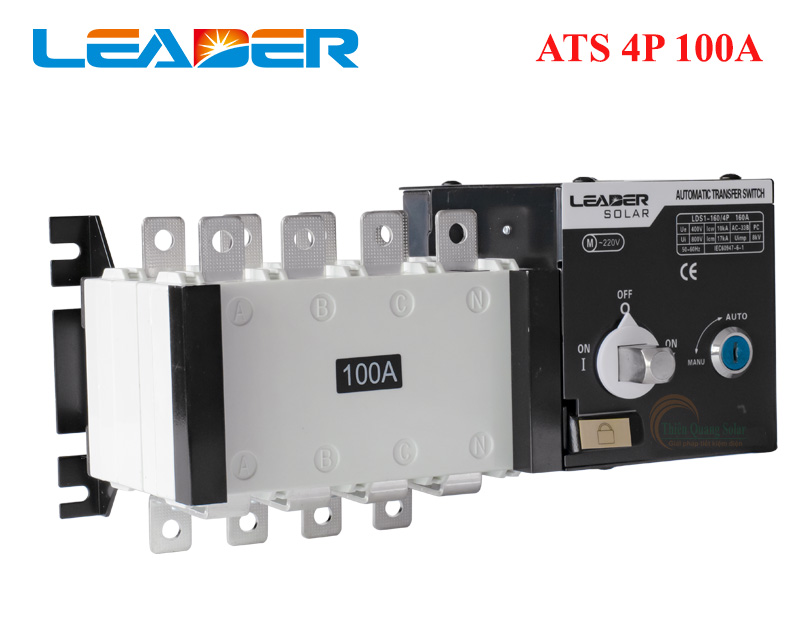

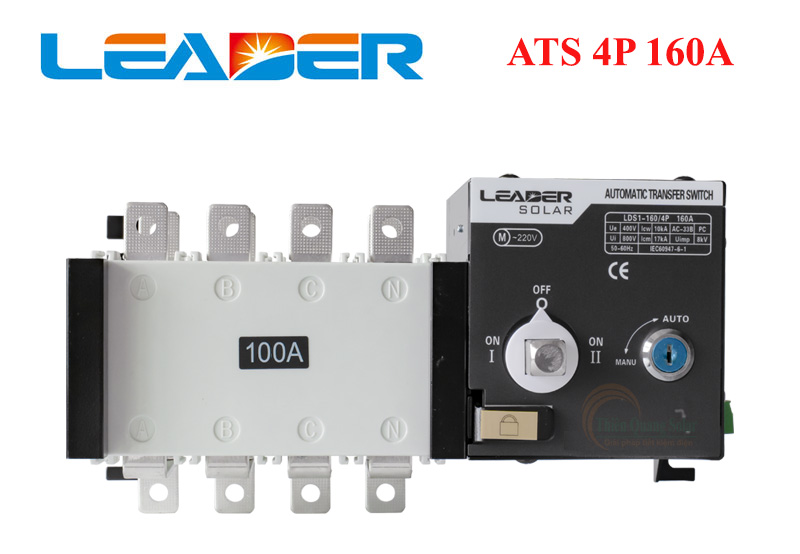

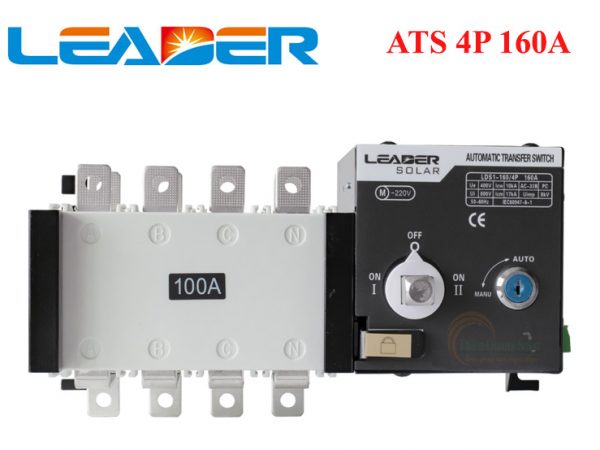

Bộ chuyển nguồn tự động ATS 4P 100A

Bộ chuyển nguồn tự động ATS 4P 100A (Automatic Transfer Switch – ATS) là một thiết bị quan trọng trong hệ thống điện dự phòng. ATS được thiết kế để tự động chuyển nguồn cung cấp điện từ nguồn chính sang nguồn dự phòng (như máy phát điện,điện năng lượng mặt trời lưu trữ) khi nguồn chính gặp sự cố.

“Bộ chuyển nguồn tự động ATS 4P 100A” là một loại ATS có khả năng chuyển đổi nguồn điện một cách mượt mà và không gây gián đoạn trong nguồn cung cấp điện khi chuyển đổi giữa nguồn chính và nguồn dự phòng

Thông số kỹ thuật bộ chuyển nguồn tự động ATS 4P 100A

Điện áp định mức(I_n): 690V
Dòng định mức: 100A
Điện áp hoạt động(U_e): AC 380V / 415V (50/60 Hz)
Số cực: 4 (3L,1N)
Chế độ vận hành: Tự động (Auto) / Thủ công bằng tay (Manual)
Thời gian chuyển: ~1 – 3 giây (tùy dòng sản phẩm)
Tiêu chuẩn: IEC60947-6-1

Ý nghĩa thông số kỹ thuật

4P (4 Cực / 4 Pole): Gồm 3 dây pha (L1, L2, L3) và 1 dây trung tính (N). Thiết kế 4 cực đóng/cắt triệt để cả dây nguội, giúp cách ly hoàn toàn hai nguồn điện, an toàn hơn nhiều so với loại 3P đối với hệ thống điện 3 pha.
100A (Dòng định mức): Chịu tải tối đa 100 Amper.
Đối với điện 3 pha (380V), công suất chịu tải tương đương khoảng 50 – 55 kW (tùy hệ số công suất cosϕ).
Phù hợp cho nhà xưởng nhỏ, tòa nhà văn phòng, nhà hàng, villa hoặc hộ gia đình sử dụng điện 3 pha công suất lớn.

Ứng dụng của bộ chuyển nguồn tự động ATS 4P 100A

Tòa nhà thương mại và văn phòng: ATS được sử dụng trong các tòa nhà thương mại và văn phòng để đảm bảo rằng nguồn điện luôn có sẵn ngay cả khi có sự cố xảy ra trên mạng lưới điện cung cấp từ công ty điện lực. Điều này giúp duy trì hoạt động bình thường của các thiết bị và hệ thống trong tòa nhà.
Bệnh viện và cơ sở y tế: Trong các cơ sở y tế, việc duy trì nguồn điện ổn định là cực kỳ quan trọng để đảm bảo an toàn và sự phục vụ cho bệnh nhân. ATS giúp đảm bảo rằng các thiết bị y tế quan trọng như máy hỗ trợ sinh tồn, thiết bị điều trị và hệ thống thông tin y tế luôn hoạt động ngay cả khi có sự cố với nguồn điện chính.
Trung tâm dữ liệu và hạ tầng công nghệ thông tin: ATS được sử dụng trong các trung tâm dữ liệu để đảm bảo rằng máy chủ và hệ thống lưu trữ dữ liệu không bị gián đoạn khi có sự cố với nguồn điện. Việc duy trì sự liên tục của các dịch vụ trực tuyến và các ứng dụng kinh doanh trực tuyến là rất quan trọng đối với doanh nghiệp và tổ chức.
Cơ sở sản xuất và công nghiệp: Trong môi trường sản xuất và công nghiệp, ATS đảm bảo rằng các thiết bị và hệ thống sản xuất không bị gián đoạn khi có sự cố với nguồn điện chính. Việc duy trì hoạt động của máy móc và thiết bị sản xuất là cực kỳ quan trọng để đảm bảo sự liên tục của quy trình sản xuất.
Khách sạn và cơ sở dịch vụ: ATS được sử dụng trong các khách sạn và cơ sở dịch vụ để đảm bảo rằng các dịch vụ cơ bản như hệ thống chiếu sáng, điều hòa không khí và thông tin khách hàng không bị gián đoạn khi có sự cố với nguồn điện chính.

Nguyên lý bố trí cực trên ATS 4P 100A

Mỗi phía đầu vào của ATS 4P sẽ có 4 cọc đấu dây được ký hiệu rõ ràng:

Nguồn A (Normal Power – Điện lưới): Ký hiệu R-S-T-N (hoặc L1-L2-L3-N, A-B-C-N).
Nguồn B (Reserve Power – Máy phát/Dự phòng): Ký hiệu R-S-T-N (hoặc L1-L2-L3-N, A-B-C-N).
Đầu ra Tải (Load Output): Cọc ra cấp cho các thiết bị trong nhà/xưởng.

Các lỗi thường gặp cần tránh

Đấu ngược cực N và cực Pha: Gây cháy nổ cuộn hút/động cơ điều khiển của ATS ngay khi cấp điện.
Không siết chặt đầu cos: Với dòng tải lớn lên tới 100A, việc siết ốc không chặt sẽ sinh nhiệt cao (cháy lỏng chân tiếp điểm), nguy cơ gây hỏa hoạn.
Lệch thứ tự pha giữa 2 nguồn: Nếu hệ thống có sử dụng động cơ 3 pha (máy bơm, quạt công nghiệp, thang máy), khi ATS chuyển sang máy phát điện, động cơ sẽ bị quay ngược chiều nếu thứ tự pha của Nguồn A và Nguồn B không giống nhau.
