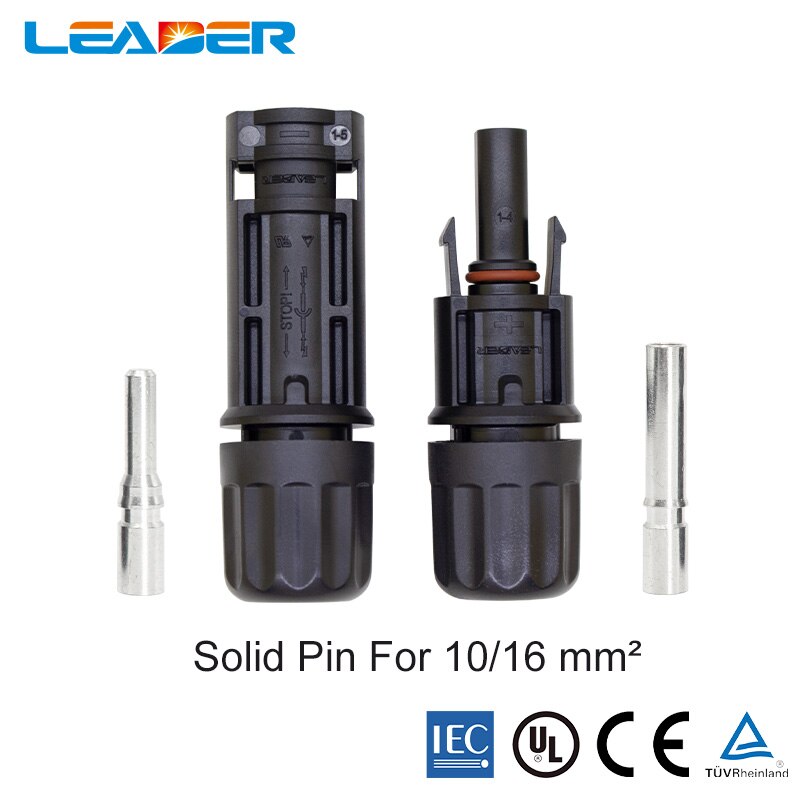

Vì sao phải dùng đầu nối MC4 10mm2

Đầu nối MC4 10mm²được dùng chủ yếu để đảm bảo tiết diện đầu nối phù hợp với dây cáp Solar 10mm², giúp hệ thống điện mặt trời truyền dòng DC lớn an toàn và ổn định.

1. Vừa vặn về cơ học (Khôn vừa kích thước vỏ và lõi)

Kích thước đường kính cáp (OD): Dây 10mm² có vỏ cách điện 2 lớp rất dày. Lỗ đi dây ở đuôi jack MC4 10mm² cùng với gioăng cao su chống nước được thiết kế lớn hơn để ôm khít thân cáp. Nếu cố dùng Đầu nối MC4 10mm², bạn sẽ không thể xỏ dây qua hoặc không thể siết chặt nắp vặn.
Kích thước chân kim (Pin contact): Lõi đồng mạ thiếc của dây 10mm² gồm nhiều sợi gộp lại có đường kính lớn. Chân kim của MC4 10mm²có lòng máng rộng hơn để nhét vừa toàn bộ lõi đồng mà không làm đứt hay xòe sợi đồng khi bấm cos.

2. Đáp ứng khả năng tải dòng điện lớn (Up to 50A – 100A)

Dây 10mm2 thường được dùng cho các chuỗi pin (string) kéo dài, đường dây gom chính (trunk line) hoặc các dự án công suất lớn mang dòng điện cao.
Jack MC4 10mm² chuyên dụng sở hữu bề mặt tiếp xúc kim loại rộng hơn và lớp mạ dày hơn. Điều này giúp tiếp điểm chịu được dòng điện cao hơn (30A – 100A tùy thương hiệu) mà không bị sinh nhiệt, nóng chảy nhựa hay gây ra rủi ro hỏa hoạn.

3. Đảm bảo độ kín nước và chống bụi (Chuẩn IP68)

Khi siết nắp đệm ở đuôi jack MC4 10mm², vòng đệm cao su EPDM sẽ bị nén lại, ôm sát đường kính ngoài của cáp 10mm².
Điều này giúp mối nối đạt chuẩn chống nước IP67/IP68, ngăn chặn tuyệt đối nước mưa, hơi ẩm và bụi bẩn xâm nhập làm oxy hóa lõi đồng hoặc rò rỉ điện ra khung giàn.

4. Triệt tiêu điện trở tiếp xúc & Ngăn ngừa hồ quang điện (Arc Flash)

Việc ép/bấm lõi đồng 10mm² vào đúng loại đầu cos 10mm² (bằng kìm bấm chuyên dụng) sẽ tạo nên một mối nối ép cơ học cực kỳ bền chặt.
Mối nối chuẩn giúp điện trở tiếp xúc cực thấp (< 0.5mΩ), loại bỏ tình trạng lỏng lẻo gây phóng điện hồ quang DC (1000\V – 1500V) – nguyên nhân hàng đầu gây cháy nổ trong các hệ thống điện mặt trời.

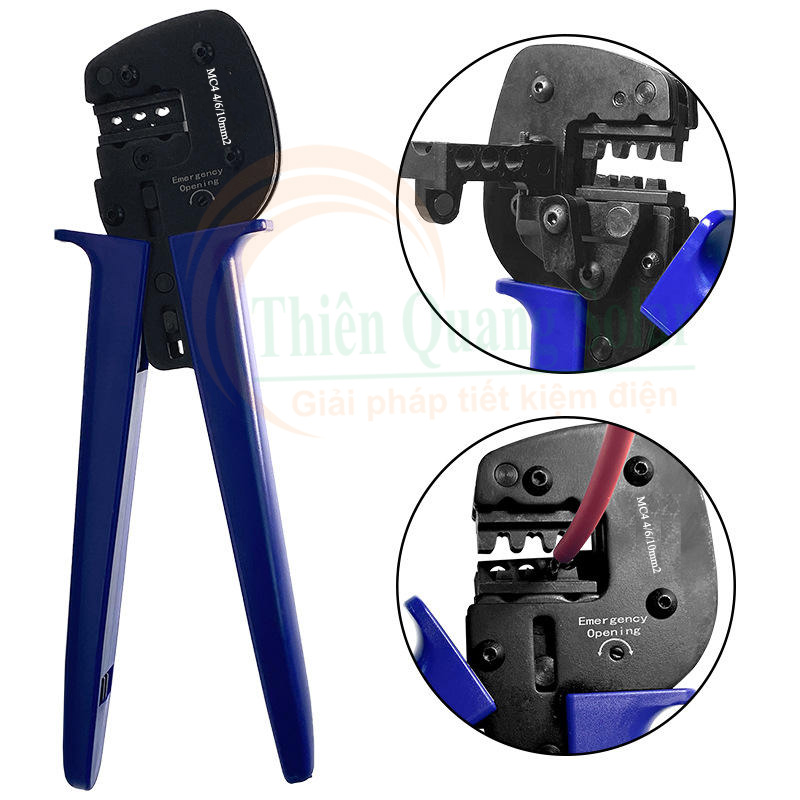

Để bấm đầu nối (jack) MC4 10mm², bạn bắt buộc phải dùng kìm bấm cos MC4 chuyên dụng có rãnh/khuôn 10mm² (thường trên thân kìm sẽ ghi rõ dải bấm hỗ trợ từ 4-10mm² hoặc bao gồm các nấc 4 / 6 / 10mm²).

5. Chọn Kìm Theo Dạng Lõi Cos MC4 10mm²

Đầu MC4 10mm² trên thị trường hiện nay có 2 dạng lõi kim loại, bạn cần quan sát lõi cos đi kèm để chọn đúng loại kìm:

A. Loại Lõi Cos Tấm Cuộn Gập (Open Barrel Pin)

Đặc điểm lõi: Được dập từ tấm đồng mạ thiếc, có 2 “cánh” dạng hở chữ U để cuộn lại ôm lấy cáp.
Mã/Loại kìm cần dùng: Kìm bấm cos MC4 bánh cóc rãnh chữ U (Open Barrel Crimp Tool).
Cơ chế: Kìm sẽ uốn gập 2 mép đồng cắm sâu vào ruột dây $10\text{mm}^2$, tạo thành mối bấm dạng nếp gấp chắc chắn.

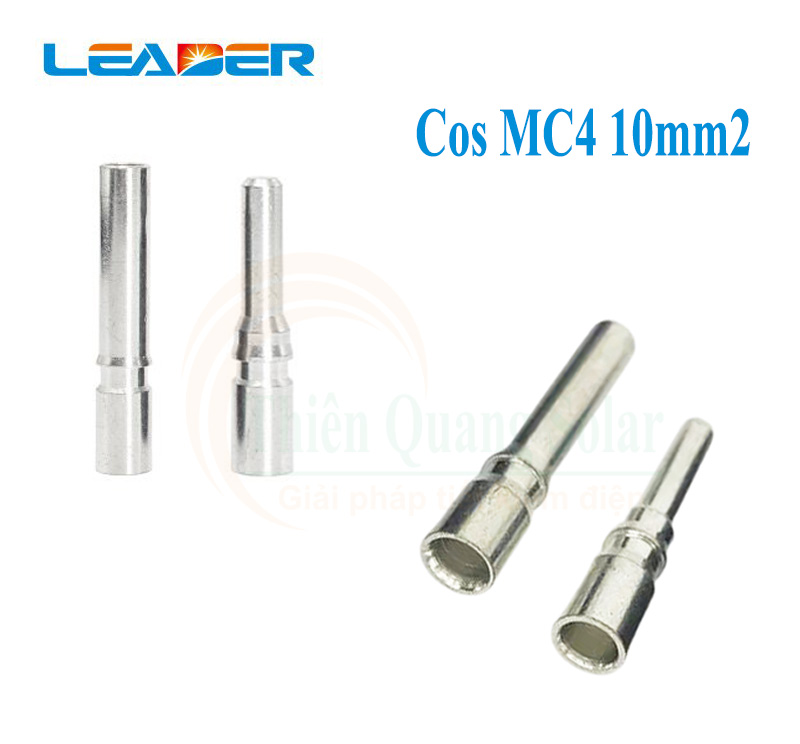

B. Loại Lõi Cos Đúc Ống Tròn (Solid / Machined Pin)

Đặc điểm lõi: Là ống đồng đúc liền khối, tròn xoe từ đầu đến đuôi (thường thấy ở các chuẩn MC4 cao cấp hoặc chịu dòng lớn).
Mã/Loại kìm cần dùng: Kìm bấm cos 4 điểm / 8 điểm (4-Indent / 8-Indent Crimper) hoặc kìm ép lục giác.
Cơ chế: Kìm sẽ dùng 4 hoặc 8 chấu thép ép dẹp đều 4 phía xung quanh ống đúc để bó chặt lấy lõi dây.
