Cả Cầu chì 1000V DC (gPV) và Aptomat DC (MCB/MCCB DC) đều có chức năng bảo vệ quá dòng cho hệ thống điện mặt trời 1000V DC. Tuy nhiên, chúng có nguyên lý hoạt động, chi phí và phạm vi ứng dụng hoàn toàn khác nhau
>> Xem thêm
>> Cách đấu song song tấm pin năng lượng mặt trời
>>Kẹp thoát nước mưa tấm pin năng lượng mặt trời
>> Cách tính tiết diện dây cáp solar cho điện năng lượng mặt trời

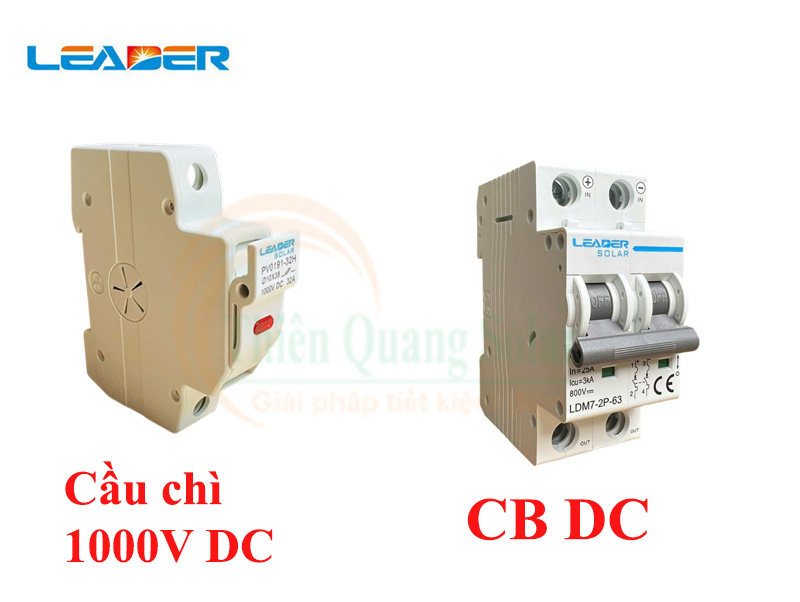

Bảng so sánh chi tiết: Cầu chì DC vs. Aptomat DC
| Tiêu chí | Cầu chì 1000V DC (gPV Fuse) | Aptomat 1000V DC (MCB / MCCB DC) |
| Cơ chế hoạt động | Phản ứng nhiệt: Dây chảy bị nóng chảy và đứt hẳn khi quá dòng. | Tản nhiệt & Từ tính: Cuộn từ cắt tức thì khi ngắn mạch; thanh kim nhiệt cắt chậm khi quá tải. |
| Tốc độ cắt sự cố (Icu) | Cực nhanh (vài ms). Dập hồ quang rất tốt nhờ cát thạch anh. | Chậm hơn cầu chì một khoảng thời gian ngắn. |
| Dòng cắt ngắn mạch | Rất cao (20kA – 50kA), an toàn tuyệt đối với điện áp 1000V DC. | Thấp hơn (thường 6kA – 10kA với MCB tép; 15kA – 25kA với MCCB khối). |
| Tái sử dụng | Dùng 1 lần. Khi đã đứt phải thay mới ống chì. | Tái sử dụng nhiều lần. Chỉ cần gạt tay bật lại sau khi xử lý sự cố. |
| Thao tác cách ly / Đóng cắt | Không dùng để đóng cắt thường xuyên (phải ngắt tải trước khi rút chì). | Vừa bảo vệ, vừa làm công tắc đóng/ngắt mạch điện chủ động khi bảo trì. |
| Chi phí đầu tư | Rất rẻ (Đế + Ruột chì khoảng vài chục nghìn VNĐ). | Cao hơn 3 – 5 lần so với cầu chì. |
| Kích thước & Không gian | Rất gọn gàng (10 x38 mm chiếm ít diện tích tủ). | Tốn không gian tủ hơn (loại 1000V DC thường phải ghép 3P hoặc 4P). |
Ưu & Nhược điểm từng loại

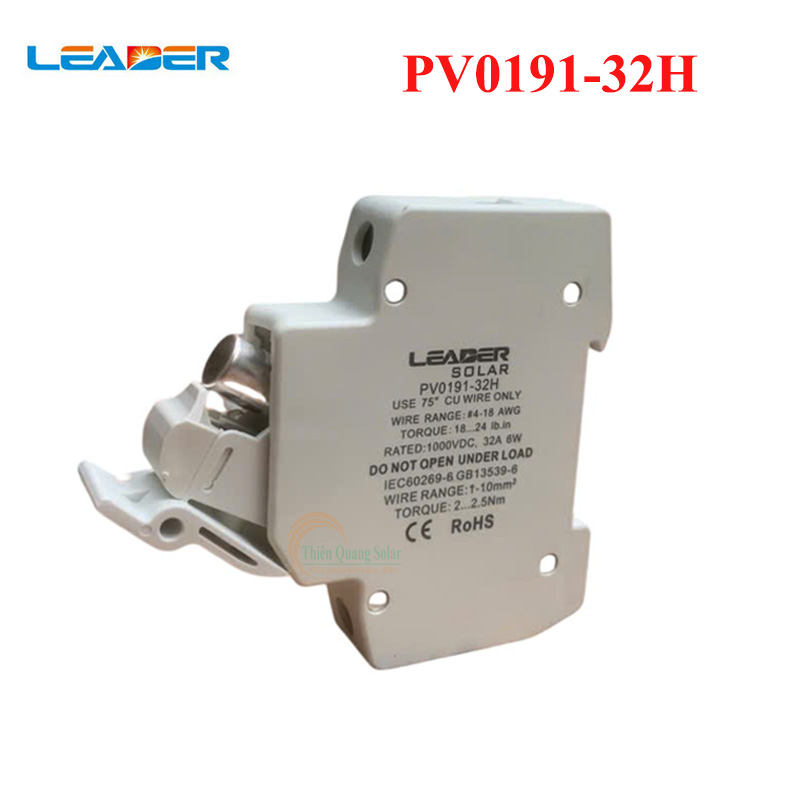

1. Cầu chì 1000V DC (gPV)
- Ưu điểm:
- Dòng cắt ngắn mạch cực lớn, dập hồ quang DC an toàn nhất hiện nay.
- Giá thành rẻ, kích thước nhỏ gọn giúp lắp được nhiều chuỗi (String) trong cùng một tủ gom.
- Độ tin cậy cao, không bị kẹt cơ khí như Aptomat sau nhiều năm sử dụng.
- Nhược điểm:
- Tốn chi phí/thời gian mua ống chì thay thế mỗi khi có sự cố.
- Không thể tận dụng làm công tắc đóng cắt mạch nhanh khi cần thao tác bảo trì.
2. Aptomat DC (MCB / MCCB DC)
- Ưu điểm:
- Tiện lợi: Bật/tắt mạch nhanh chóng, không mất công thay thế linh kiện sau khi ngắt sự cố.
- Dễ dàng phát hiện chuỗi pin bị ngắt bằng mắt thường nhờ cần gạt rơi xuống.
- Nhược điểm:
- Chi phí đắt hơn nhiều.
- Loại MCB tép giá rẻ thường có dòng cắt ngắn mạch (Icu) khá thấp (6kA – 10kA), nếu ngắn mạch nặng ở điện áp 1000V DC có thể bị dính tiếp điểm (hàn chặt tiếp điểm) hoặc nổ CB.
Khuyên dùng: Nên chọn loại nào cho hệ thống?
rong thiết kế tủ gom DC (Combiner Box) điện mặt trời chuẩn quốc tế (IEC 62548 / NEC), người ta thường kết hợp cả hai thay vì chỉ chọn một loại:
- Ở từng Chuỗi Pin (String level):Dùng Cầu chì 1000V DC.
- Lý do: Tối ưu chi phí, đảm bảo cắt nhanh sự cố dòng ngược giữa các chuỗi và tiết kiệm diện tích tủ.
- Ở đầu ra Tổng về Inverter (Main/Array level):Dùng Aptomat DC (MCCB DC) hoặc Cầu dao cách ly (DC Isolator).
- Lý do: Giúp kỹ sư dễ dàng gạt tay ngắt toàn bộ điện DC của dàn pin khi cần đo đạc, kiểm tra hay bảo trì Inverter.
