Jack nối MC4 thích hợp với cáp năng lượng mặt trời, 2.5 mm2, 4mm2 và 6mm2 Dễ dàng kết nối với dây cáp năng lượng mặt trời Tương thích với đầu nối năng lượng mặt trời nối cáp MC4 PV-KBT4 / KST4.

Jack nối MC4 là một loại kết nối dùng trong hệ thống điện mặt trời (solar PV). Nó được sử dụng để kết nối các mô-đun năng lượng mặt trời với nhau hoặc với bộ biến tần.

Jack nối MC4 gồm hai phần chính: đầu nối cái (female connector) và đầu nối đực (male connector). Đầu nối cái có hai ổ cắm kim loại, trong khi đầu nối đực có hai chân kim loại.

Thông số kỹ thuật Jack nối MC4

• Dòng định mức: 20A-30A (TUV), 25A (UL)
• Chịu đựng điện áp: <1000V DC (TUV) .6000V DC (UL)
• Bảo vệ lớp: 2
• Giới hạn hiệt độ: -40 ° C ~ 125 ° C
• Kích thước: AWG14, AWG12, AWG10
• Bảo vệ: IP2X, unmated, IP67
• Chịu lực: 200Newton
• Dùng cho dây CAT3/2
• Cấp độ bảo vệ: IP67
• Cấp độ bảo mật: II
• Lực chèn: ≤50N Lực kéo ra: ≥50N
• Cách nhiệt: PPO, đen

Việc kết nối jack nối MC4 thường được thực hiện theo các bước sau:

1. Đảm bảo rằng các mô-đun năng lượng mặt trời hoặc cáp mà bạn muốn kết nối đã có đầu nối MC4 ở hai đầu.

2. Đảm bảo rằng bạn có một đầu nối cái và một đầu nối đực.

3. Đẩy đầu nối cái và đầu nối đực vào nhau, đảm bảo rằng các chân và ổ cắm khớp với nhau.

4. Đối với jack nối MC4, thường cần xoay và đẩy đều hai đầu nối lại với nhau để kích hoạt cơ chế khóa.
5. Kiểm tra kết nối để đảm bảo chắc chắn và không bị lỏng.

Cần lưu ý rằng việc kết nối hoặc ngắt kết nối jack nối MC4 không nên thực hiện khi hệ thống đang hoạt động hoặc dưới tải. Đồng thời, nếu bạn không có kinh nghiệm về kết nối điện, luôn nên tham khảo ý kiến chuyên gia hoặc kỹ thuật viên để đảm bảo việc cài đặt được thực hiện một cách an toàn và chính xác.

Để sử dụng jack nối MC4, bạn có thể thực hiện các bước sau:

1. Chuẩn bị cáp và đầu MC4: Đảm bảo rằng bạn đã chuẩn bị cáp dây dẫn với các đầu MC4 ở hai đầu.
2. Mở jack nối MC4: Nếu jack nối MC4 có hai phần, hãy mở chúng để lộ các khe hoặc ngăn cắm bên trong.
3. Chèn đầu MC4 vào jack nối: Đầu MC4 từ cáp dây dẫn sẽ được chèn vào các khe hoặc ngăn cắm trong jack nối MC4. Đảm bảo bạn chèn đúng cặp dương (+) và âm (-) vào các khe tương ứng.
4. Kết nối chặt chẽ: Đảm bảo rằng các đầu MC4 đã được kết nối chặt chẽ trong jack nối MC4. Bạn có thể cảm thấy một tiếng nhấp hoặc cảm thấy chúng khóa chặt.
5. Đóng lại jack nối MC4: Để giữ chặt các đầu MC4 trong vị trí và bảo vệ chúng khỏi môi trường bên ngoài.
6. Kiểm tra kết nối: Kéo nhẹ từng đầu MC4 để đảm bảo chúng không bị lỏng và kết nối vẫn chắc chắn.

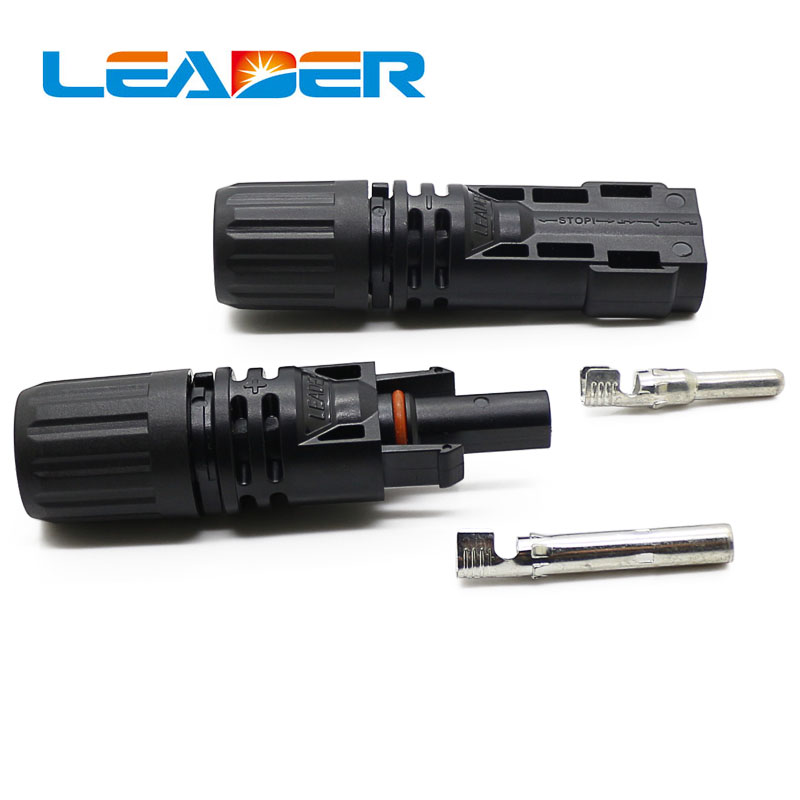

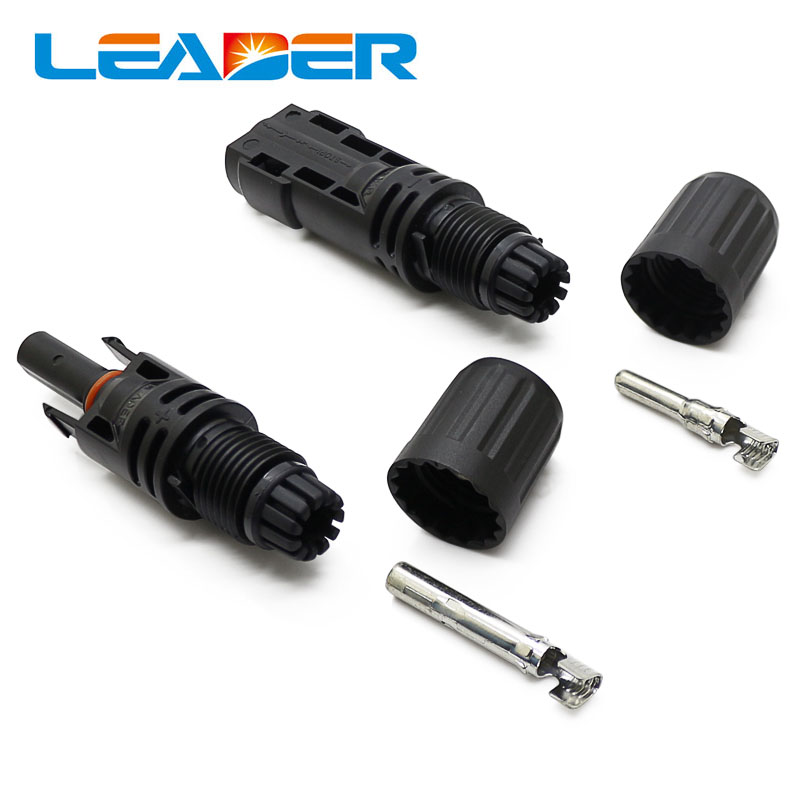

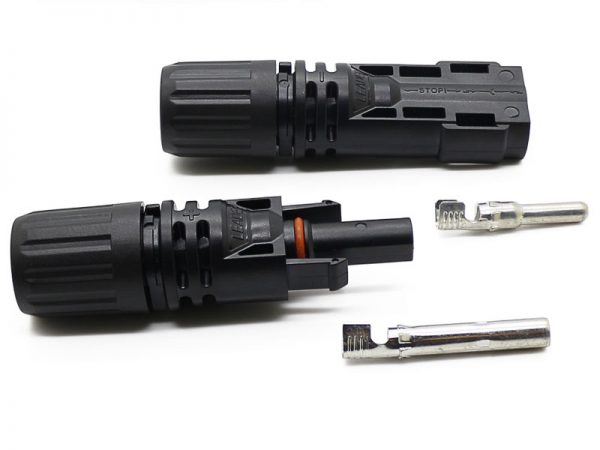

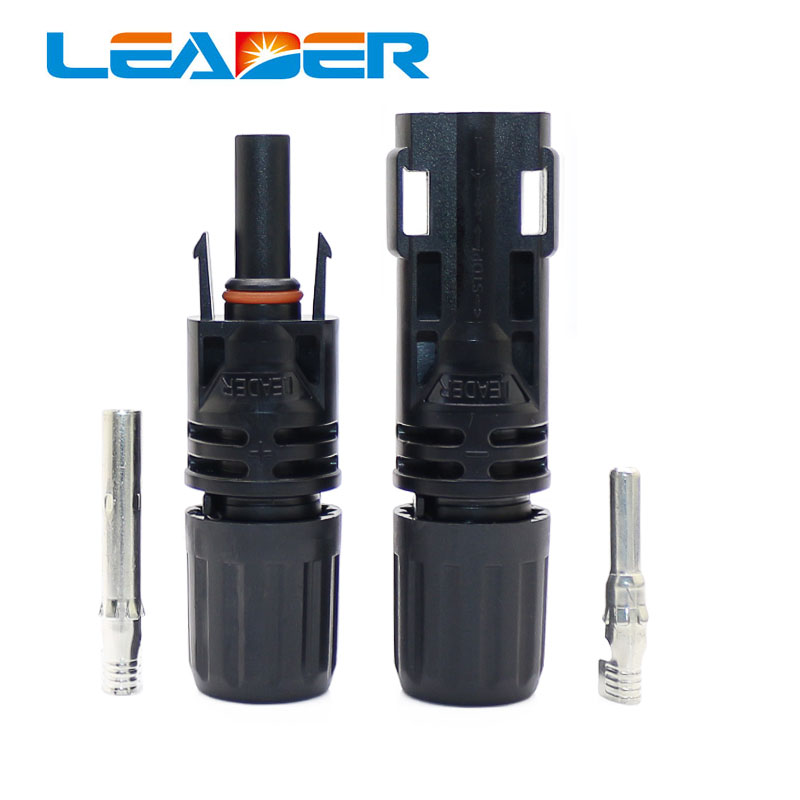

Hình Ảnh
