MC4 LEADER 1500V phù hợp với cáp solar 2.5mm2, 4mm2, 6mm2 dùng đầu nối MC4 đảm bảo việc kết nối các tấm pin được chắc chắn, an toàn và đảm bảo độ dẫn điện tốt nhất

  • Thích hợp với cáp năng lượng mặt trời, 2.5 mm2, 4mm2 và 6mm2
  • Dễ dàng kết nối với dây cáp năng lượng mặt trời
  • Tương thích với đầu nối năng lượng mặt trời nối cáp MC4 PV-KBT4 / KST4.

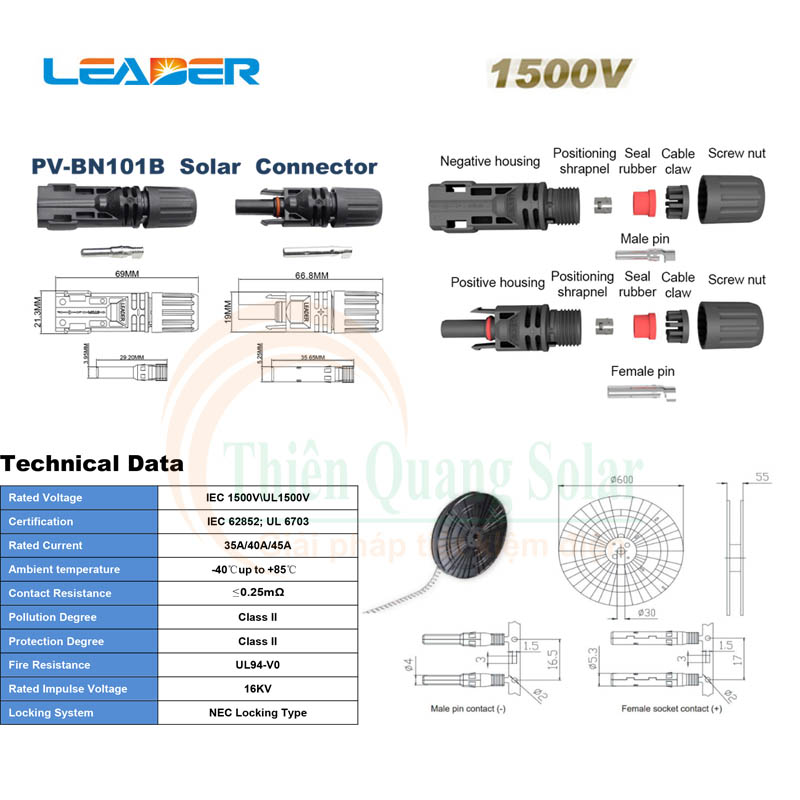

Thông số kỹ thuật đầu nối MC4 LEADER 15000V

  • Vật liệu cách nhiệt: PPO
  • Điện áp định mức: UV 1500V DC
  • Dòng định mức: 20A-30A
  • Kiểm tra điện áp: 6KV(50Hz,1Min)
  • Chất liệu đầu nối: Đồng và thiết mạ
  • Tiếp súc kháng: less than 0.5 m ohm
  • Mức độ bảo vệ: IP68
  • Cáp NLMT tương thích: 2.5/4.0 /6.0 mm² (14/12/10 AWG)

MC4 Leader 1500V

MC4 Leader 1500V

MC4 Leader 1500VMC4 Leader 1500V

Thời gian cần thiết:  10 phút.

CÁCH BƯỚC BẤM ĐẦU NỐI MC4

  1. Tuốt dây cáp solar

    Dùng kìm tuốt dây cáp solar 1 đoạn khoản 1cm cho lộ ra ruột dây cáp

  2. Bấm đầu cos MC4

  3. Lắp đặt vào đầu nối MC4

    Sau khi đã bấm cos xong luồn cos MC4 vào vỏ MC4

  4. Siết đầu nối MC4

    Dùng cờ lê MC4 để siết chặt đầu cos MC4

  5. Kiểm tra

    Sau khi đã hoàn thành bấm đầu nối MC4, dùng đồng hồ đo thông mạch trước khi kết nối với tấm pin
