Đầu nối MC4 Y2 1500V DC SY-BY21-ABlà một phiên bản chuyên dụng, hiệu suất cao của đầu nối năng lượng mặt trời, được thiết kế để kết nối song song hai tấm pin hoặc hai chuỗi pin trong các hệ thống điện mặt trời quy mô lớn.

Đặc điểm đầu nối MC4 Y2 1500V DC SY-BY21-AB:

• Điện áp định mức: Hỗ trợ lên đến 1500V, phù hợp cho các hệ thống năng lượng mặt trời công suất lớn.
• Cấu hình Y2: Đây là dạng kết nối cho phép kết hợp hai dây dương hoặc hai dây âm từ các tấm pin mặt trời thành một đường dây chung.
• Khả năng chống chịu thời tiết: Được thiết kế chống nước và tia UV, đảm bảo độ bền trong điều kiện ngoài trời khắc nghiệt.
• Dòng điện định mức: Thường hỗ trợ dòng điện từ 30A đến 50A tùy thuộc vào từng loại.
• Chất liệu: Vỏ nhựa PPO chịu nhiệt, chống cháy, an toàn với môi trường..

Thông số kỹ thuật đầu nối MC4 Y2 1500V DC SY-BY21-AB

• Vật liệu cách nhiệt: PPO
• Điện áp định mức: 1500V DC
• Chứng nhận: TUV
• Dòng định mức:30A-50A
• Kiểm tra điện áp: 6KV(50Hz,1Min)
• Chất liệu đầu nối: Đồng và thiết mạ
• Tiếp súc kháng: less than 0.5 m ohm
• Mức độ bảo vệ: IP68
• Chiều dài dây cáp: 15cm
• Cáp NLMT tương thích: 2.5/4.0 /6.0 mm² (14/12/10 AWG)

Ứng dụng đầu nối MC4 Y2 1500V DC SY-BY21-AB

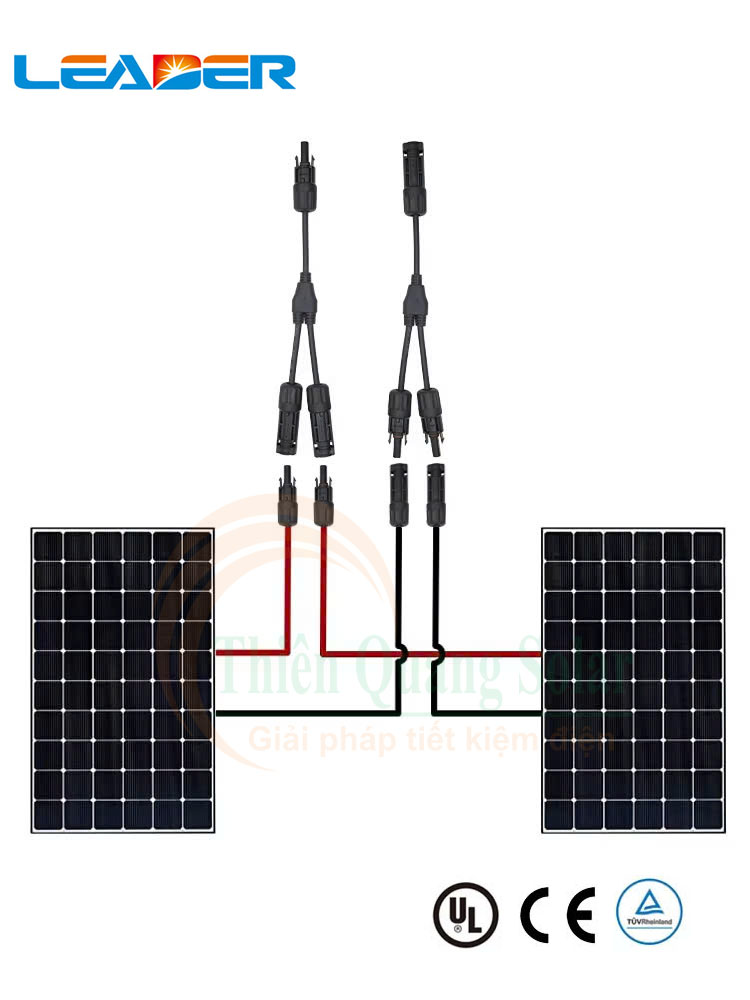

• Hệ thống PV (Photovoltaic): Dùng để kết nối các tấm pin năng lượng mặt trời theo cấu hình song song.
• Tăng hiệu quả lắp đặt: Giúp tiết kiệm thời gian và giảm số lượng dây dẫn cần thiết.
• Đảm bảo an toàn điện: Thiết kế chống giật và chịu được điều kiện thời tiết khắc nghiệt.

Khi nào cần sử dụng MC4 Y2 1500V DC?

Bạn sẽ cần đến đầu nối MC4 Y2 trong các trường hợp sau:

• Mở rộng hệ thống: Khi bạn muốn lắp thêm các tấm pin vào hệ thống hiện có để tăng công suất.
• Kết nối các tấm pin song song: Để đáp ứng yêu cầu về dòng điện đầu vào của biến tần (inverter) hoặc bộ điều khiển sạc (charge controller).
• Tối ưu hóa không gian lắp đặt: Giúp đi dây gọn gàng và chuyên nghiệp hơn khi có nhiều tấm pin cần kết nối.
