Khi lắp đặt pin lưu trữ (battery) cho hệ thống điện mặt trời, việc chọn đúng CB (Aptomat) là cực kỳ quan trọng để bảo vệ an toàn cho toàn bộ hệ thống, tránh cháy nổ do ngắn mạch hoặc quá tải.
Dưới đây là hướng dẫn chi tiết và thực tế giúp bạn chọn loại CB phù hợp nhất:
1. Loại CB bắt buộc: Phải là CB DC (Một chiều)
Tuyệt đối không được dùng CB AC (xoay chiều thông thường của điện lưới) cho pin lưu trữ.
- Lý do: Điện DC từ pin có hồ quang rất mạnh và khó dập tắt hơn điện AC. CB DC được thiết kế đặc biệt có thêm nam châm vĩnh cửu hoặc buồng dập hồ quang lớn để dập tắt ngọn lửa này một cách an toàn khi xảy ra sự cố. Use CB AC cho hệ thống DC rất dễ gây cháy, chảy nhựa và không tự ngắt được khi chập điện.
2. Cách chọn thông số CB DC cho Pin lưu trữ
Để chọn đúng CB, bạn cần chú ý đến 2 thông số chính: Điện áp (V) và Dòng điện (A).
Chọn Điện áp (V) của CB
Điện áp danh định của CB DC phải lớn hơn hoặc bằng điện áp của hệ pin lưu trữ.
- Hệ 12V / 24V / 48V (Pin Lithium hoặc Ắc quy): Chọn loại CB DC có mức chịu đựng tối thiểu là 60V DC hoặc 100V DC. (Phổ biến nhất hiện nay là hệ 48V/51.2V sử dụng CB DC 63V hoặc 100V).
- Hệ Pin cao áp (High Voltage – HV): Một số inverter hybrid đời mới dùng pin lưu trữ áp cao (từ 100V đến 500V). Với hệ này, bạn phải chọn CB DC có mức điện áp chịu đựng tương ứng (ví dụ: 250V DC, 500V DC hoặc 1000V DC).
Tính toán Dòng định mức (A) của CB

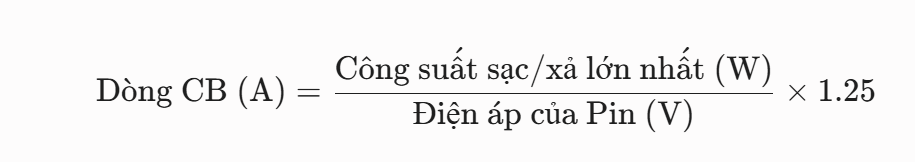

Công thức thực tế để chọn dòng cho CB:
Hệ số 1.25 (hoặc cộng thêm 20-25%) là để đảm bảo CB không bị nhảy vô cớ do dòng đỉnh (peak) khi các thiết bị trong nhà khởi động.
Ví dụ thực tế cho hệ 48V phổ biến:
Bạn dùng Inverter Hybrid 5kW và Pin lưu trữ 48V.
- Dòng xả tối đa: 5000W / 48V= 104A
- Chọn CB: 104A x 1.25 = 130A
- 👉 Thực tế: Bạn nên chọn CB DC 125A hoặc 150A dạng MCCB (Khối)
3. Gợi ý loại CB theo từng công suất hệ thống
| Công suất Inverter | Điện áp Pin | Dòng CB gợi ý | Loại CB khuyên dùng |
| 1kW – 3kW | 24V | 63A – 100A | MCB (Tép) hoặc MCCB (Khối) |
| 3kW – 5kW | 48V / 51.2V | 100A – 125A | MCCB (Khối) hoặc CB Tép dòng cao |
| 5kW – 6kW | 48V / 51.2V | 125A – 150A | MCCB (Khối) |
| 8kW – 12kW | 48V hoặc Cao áp | 200A – 250A (nếu 48V) | MCCB (Khối) hoặc Chì DC chuyên dụng |
4. Lưu ý quan trọng khi lắp đặt và chọn mua
- Nên dùng MCCB (CB Khối) thay vì MCB (CB Tép) cho dòng lớn: Với các hệ pin từ 48V-100A trở lên, dòng ngắn mạch của pin Lithium cực kỳ lớn. CB Khối (MCCB) có khả năng cắt dòng ngắn mạch (kA) tốt hơn nhiều so với CB Tép thông thường, giúp bảo vệ tủ điện an toàn hơn.
- Đấu đúng cực Dương (+) và Âm (-): CB DC thường quy định nghiêm ngặt chiều dòng điện và cực tính. Đấu ngược cực có thể làm giảm khả năng dập hồ quang, dẫn đến cháy CB khi xảy ra sự cố.
- Chọn thương hiệu uy tín: Pin lưu trữ là thành phần đắt tiền và có nguy cơ cháy nổ cao nếu chập mạch. Hãy chọn CB DC từ các hãng có tên tuổi như Suntree… Tránh mua các loại CB trôi nổi không rõ nguồn gốc.
Hệ thống điện mặt trời của bạn hiện tại đang dùng Inverter bao nhiêu kW và Pin lưu trữ của bạn là loại bao nhiêu Volts (V)? Bạn có thể chia sẻ thông số để mình tính toán chính xác mã CB cần mua nhé!
