Trong hệ thống điện năng lượng mặt trời, đặc biệt là các hệ thống năng lượng tái tạo hiện đại, cầu chì 1500V DC đóng vai trò là “người gác cổng” cuối cùng để bảo vệ thiết bị đắt tiền.

Cầu chì 1500V DC dùng để bảo vệ an toàn cho hệ thống điện một chiều điện áp cao, đặc biệt trong các hệ thống điện mặt trời và lưu trữ năng lượng

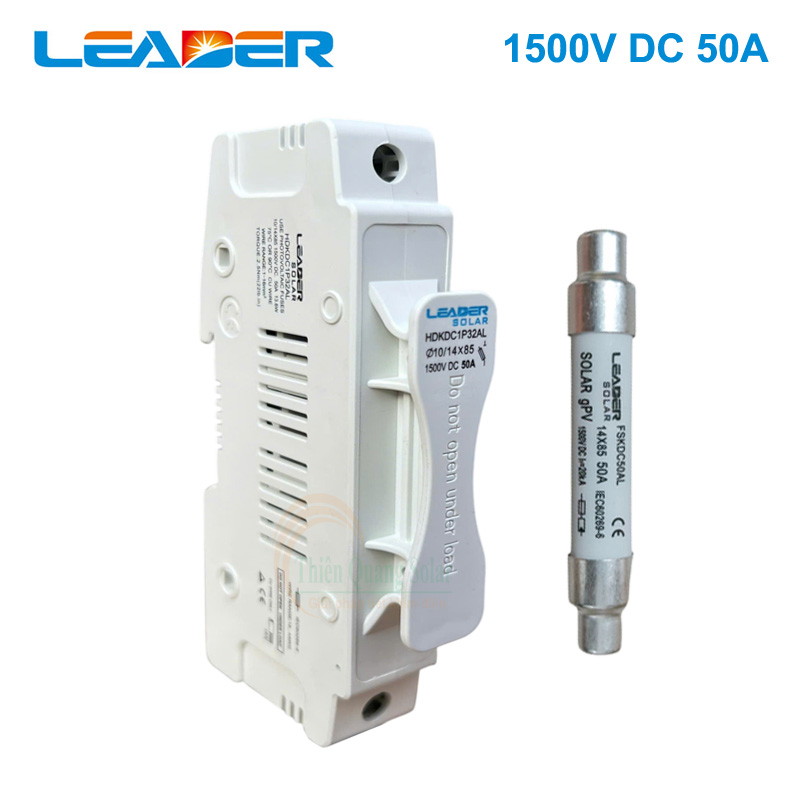

Cầu chì 1500V DC 50A

Thông số kỹ thuật

  • Vật liệu cách nhiệt: PPO
  • Điện áp định mức: TUV 1500V DC
  • Dòng định mức: 50A
  • Kiểm tra điện áp: 6KV(50Hz,1Min)

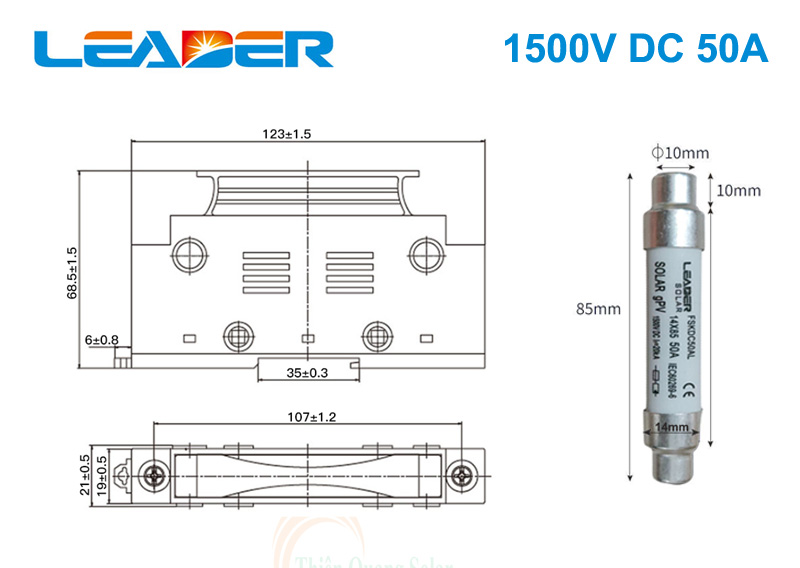

  • kích thước ruột cầu chì: 14x85mm
  • IP 20
  • Tương thích với cáp: 2.5/4.0 /6.0/10.0 mm² (14/12/10 AWG)

1. Bảo vệ chống quá tải và ngắn mạch

Đây là nhiệm vụ cơ bản nhưng quan trọng nhất. Trong các hệ thống điện mặt trời (PV), các tấm pin được nối nối tiếp để đạt mức 1500V.

  • Khi xảy ra sự cố: Nếu một chuỗi pin bị ngắn mạch hoặc dòng điện tăng đột ngột quá mức cho phép, dây chảy bên trong cầu chì sẽ đứt ngay lập tức.
  • Ngăn chặn dây chuyền: Nó giúp cách ly phần bị lỗi, ngăn không cho dòng điện chạy ngược từ các chuỗi pin khỏe mạnh sang chuỗi bị hỏng, tránh làm cháy toàn bộ dàn pin.

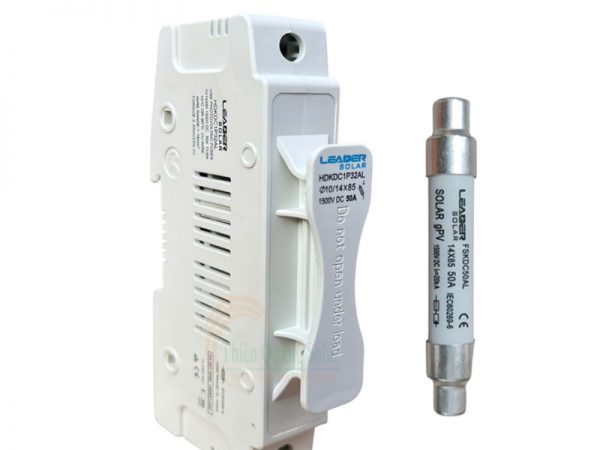

Cầu chì 1500V DC 50A

2. Chống cháy nổ và dập hồ quang DC

Điện DC 1500V có một đặc tính nguy hiểm: nó không có điểm “0” (không đổi chiều như điện AC). Khi một mạch điện bị ngắt, tia lửa điện (hồ quang) sẽ kéo dài liên tục và không tự tắt.

  • Cầu chì 1500V DC được lấp đầy bằng cát thạch anh tinh khiết và các vật liệu dập hồ quang đặc biệt.
  • Khi dây chì đứt, cát thạch anh sẽ nóng chảy và bao vây tia lửa, dập tắt nó tức thì, ngăn chặn việc cháy nổ vỏ tủ điện.

3. Bảo vệ các thiết bị hạ nguồn (Inverter)

Inverter (biến tần) là “trái tim” của hệ thống và cũng là thiết bị đắt tiền nhất.

  • Cầu chì 1500V đặt tại các hộp kết hợp (Combiner Box) giúp đảm bảo rằng bất kỳ sự cố điện nào từ phía dàn pin cũng không thể “phóng” tới làm hỏng các bảng mạch nhạy cảm bên trong Inverter.
  • Giúp việc bảo trì trở nên an toàn hơn: Bạn có thể rút cầu chì để ngắt mạch hoàn toàn trước khi chạm vào các bộ phận khác.
Cầu chì 1500V DC 50A

Ứng dụng của cầu chì 1500V 50A

  • Hệ thống điện mặt trời 1500V DC

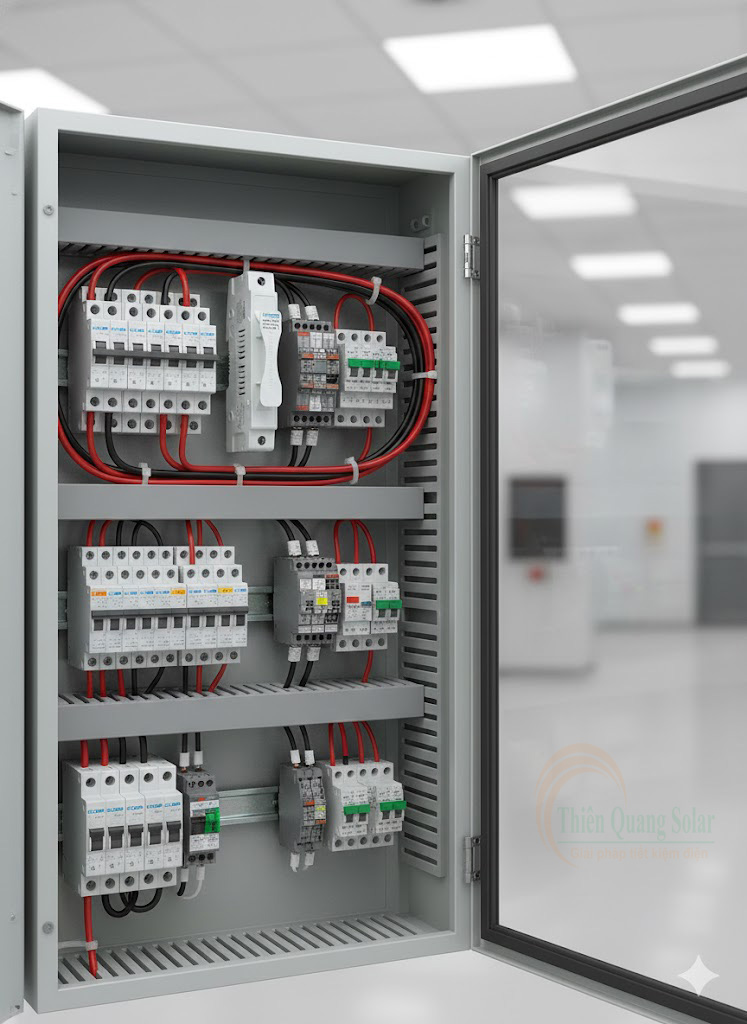

  • Tủ combiner box
  • Hệ thống pin lưu trữ
  • Trạm sạc xe điện DC
